Objectifs de la formation
- Naviguer dans l’interface d’AutoCad et la personnaliser
- Dessiner des formes (ligne, polyligne, cercle, arc, polygone, spline, droite…)
- Dessiner un plan à l’échelle
- Intégrer des cotations, tableaux et hachures
- Intégrer des blocs, les mémoriser et les rendre dynamiques
- Organiser son travail avec les calques
- Utiliser les références externes
- Savoir structurer un projet AutoCAD
- Générer une présentation professionnelle et gérer les mises en pages
- Exporter son travail (E-transmit, PDF…)
Intro
Introduction : Votre parcours commence maintenant
Résumé
Accédez à notre communauté privée d'apprenants qui suivent actuellement un Parcours Pro. Vous pourrez ainsi poser vos questions librement aux mentors et échanger avec vos camarades de "classe".
Module 1
Découverte de l'interfrace d'AutoCad
Résumé
Ce module vous permet d'acquérir de bonnes bases pour comprendre la philosophie d'AutoCad et d'être à l'aise dans son fonctionnement. Nous allons partir à la découverte de l'interface, de la barre d'état et nous apprendrons comment naviguer dans les différentes fenêtres, menus et outils.

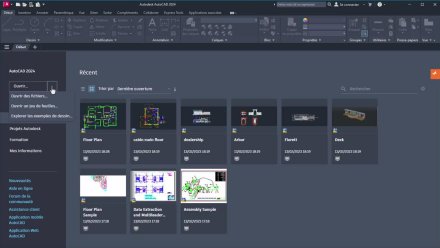

L'interface d'AutoCad
Dans ce premier module, vous allez faire connaissance avec l'interface d'AutoCad.
- Nous allons apprendre à l'identifier les différentes zones de l'interface
- Prendre le contrôle des unités
- Naviguer dans les options.
La barre d'état
Puis nous irons du côté de la barre d'état. Nous apprendrons à la configurer. En passant par de nombreux sujets : la grille, le mode ortho, le repérage polaire, le dessin isométrique, l'accrochage, les échelles d'annotation, l’épaisseur des lignes, l'isolation d'objets...
Navigation
Dernière compétence de ce module : la navigation.
- Nous apprendrons à naviguer avec la souris
- Contrôler les différents zooms
- La barre de navigation
- Les Vues
- La barre d'outils Zoom et Palette.
Examen QCM intermédiaire
Module 2
Dessiner et Modifier
Résumé
Dans ce module nous allons apprendre à dessiner et à modifier. Nous aborderons donc un grand nombre d'outils au sein d'AutoCad pour créer des formes simples, les annoter, les coter ou les hachurer.
Dessiner dans AutoCad
Nous verrons différentes formes et leurs options
- La ligne
- La polyligne
- Les cercles
- Les arcs
- Les rectangles
- Le polygone
- L'ellipse
- La spline
- La droite et demi-droite
- Le point
- diviser, mesurer, nettoyer, unir, soustraire etc.
Modifier dans AutoCad
- Déplacer
- Copier
- Etirer
- Rotation
- Rotation en copie et référence
- Miroir
- Echelle
- Echelle par référence
- Ajuster
- Prolongement
- Raccord
- Chanfrein
- Fusionner les courbes
- Réseau rectangulaire
- Réseau le long d'une trajectoire
- Réseau polaire
- Le décalage
- Effacer
- Alignement des objets
- Supprimer les doublons
Sélectionner
Enfin nous verrons les différentes techniques de sélection. Que ce soit au clic, en effectuant une zone rectangulaire, le lasso etc. Ce module se termine par 4 exercices pratiques à rendre pour valider vos compétences acquises en termes de dessin, modification et sélection.
Examen QCM intermédiaire
Module 3
Organiser son projet
Résumé
Ce module est dédié à l'organisation de vos projets AutoCad. Nous aborderons les cotations, les calques, le texte, la ligne de repère, le tableau, les hachures, les blocs et enfin le Scu !
Cotations
Les cotations sont des éléments indispensables dans un plan. Nous allons donc voir comment les utiliser. Nous verrons :
- L'outil cote
- Modifier les propriétés d'une cote
- Cote linéaire et cote alignée
- Cote angulaire
- Cote de longueur d'arc
- Cote de rayon et de diamètre
- Cotes superposées
- Cote raccourcie
- Cote rapide
- Cote continuer
- Cote aligner
- Les styles de cote
- Création d'un gabarit pour les cotes
- Des exercices pratiques seront une nouvelle fois proposés pour tester vos compétences sur les cotations.
Les Calques
L'organisation d'un projet AutoCad passe par la maîtrise des calques. Un projet bien rangé, utilisant les calques sera plus facile à maintenir et à mettre à jour. Les calques vous permettront de gagner en efficacité dans votre travail sur vos plans.
- Calque courant, actif et gelé
- Création de calque
- Les options de calque
- Gestionnaire et propriété de calques
- Purger les calques
- Organiser un plan par calques
- Les filtres de calque
- Les états de calque
Texte, ligne de repère et tableau
- Le texte multiligne
- Les propriétés du texte multiligne
- Le texte sur une seule ligne
- La ligne de repère
- Les options de la ligne de repère
- Le tableau

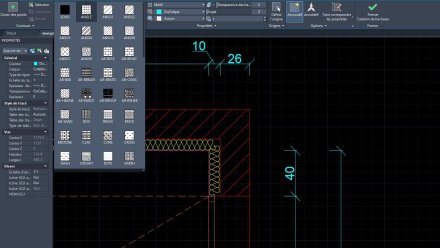

Les hachures
- La création de hachures
- Hachures en mode associatif
- Point d'origine
- Point interne ou choix des objets
- Résoudre le problème de remplissage de hachures
- Liaison entre les hachures
- Faire correspondre les propriétés
- Solid : le remplissage de couleur
- Les dégradés (gradient)
- Les contours
Les blocs
- Création de bloc
- Création d'un fichier bloc
- La palette blocs
- Le Design Center
- L'éditeur de bloc
- Les attributs
- Le bloc dynamique
- Télécharger des blocs en ligne
La Scu
La SCU est un système de coordonnées qui donne les directions horizontales et verticales, les axes de rotation. Des infos très utiles dans vos travaux de plan. Nous verrons comment :
- Déplacer un SCU
- Création d'un SCU
Examen QCM intermédiaire
Module 4
Les Présentations
Résumé
Ce module est consacré aux présentations et aux références externes. Votre plan est terminé, il faut désormais le mettre en page. Nous verrons tout un tas d'outils pour arriver à notre objectif.
Présentations
- Gestionnaire des mises en page
- Création - Suppression - Copier - Renommer une page
- Les fenêtres de présentation
- Fenêtre rectangulaire, polygonal et objet
- Masquer les contours d'une fenêtre de présentation
- Les échelles de la fenêtre de présentation
- Création d'échelle personnalisée
- Verrouiller l'échelle dans une fenêtre
- Geler ou libérer dans la fenêtre active
Les Références Externes (XREF)
- Le principe des XREF
- La palette de référence externe > Décharger/Recharger et Détacher
- Ouvrir et mettre à jour une XREF
- Comparer les modifications
- Gestion des calques d'une XREF ex : plan électrique
- XREF avec cartouche et logo
- Gérer le chemin d'accès d'une XREF
Examen QCM intermédiaire
Module 5
TP : Maison & Exportation
Résumé
Ce module reprend toutes les compétences acquises jusqu'à présent. Il se présente sous forme d'un TP. Vous aurez en charge l'organisation d'un projet complet d'une maison individuelle, utilisant les calques, les présentations ainsi que les références externes.

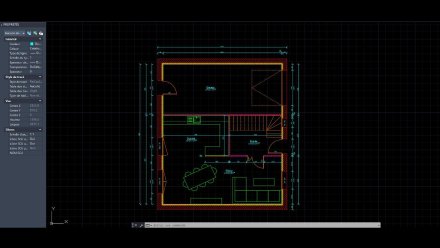

TP Maison
- Paramétrage du fichier
- Les murs
- Les ouvertures
- Les cloisons
- La fenêtre d'atelier
- La porte de garage
- Les portes intérieures
- Fenêtres et porte-fenêtre
- L'escalier
- Cuisine
- Tables et canapé
- Cotations
- Annotations Allège et seuil
- Annotation de surface

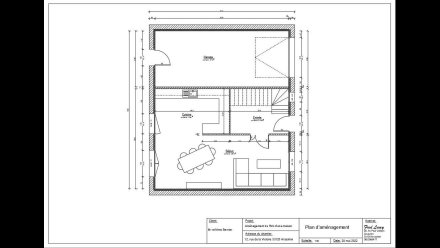

- Formatage de la page de présentation
- Propriété du dessin
- Création du cartouche
- Texte du cartouche
- Création des différents plans.
Exportation
Nous verrons enfin comment exporter vos plans en utilisant ces 3 fonctions présentes dans AutoCad :
- E-transmit
- Tracer > Impression ou PDF
- Publier
Examen QCM intermédiaire
Projet Pro
Réalisation de votre projet professionnel
Brief
Vous allez devoir réaliser le plan d'une maison individuelle, en reprenant les techniques de construction mais également avec le processus d'organisation étudié précédemment. Pour mener à bien votre projet, vous disposerez d'un fichier .PDF avec toutes les étapes de construction ainsi que les détails de dessin et les cotations.
Examen
Présentation orale de votre projet et passage de votre certification
Résumé
L’aboutissement de votre formation AutoCAD par la présentation orale en visioconférence de votre projet professionnel à votre mentor, ainsi que le passage de la certification TOSA AutoCAD.
Publics visés
- Tout public
- Tout niveau
Pré-requis
- Une bonne connexion internet pour permettre la lecture des vidéos
- Un ordinateur dont la configuration est suffisante pour travailler confortablement sur les logiciels étudiés
Logiciels nécessaires
AutoCAD est un logiciel de conception assistée par ordinateur (CAO) développé par Autodesk, utilisé pour créer des dessins en 2D et 3D. Pour suivre cette formation la version AutoCAD LT est suffisante.
Une version d'essai gratuite est également mise à disposition.
Accessibilité
Nous avons à cœur de rendre nos formations accessibles à toutes et à tous. Ainsi, toutes nos vidéos sont sous-titrées, afin de faciliter l’apprentissage des personnes en situation de surdité ou malentendantes. Des dispositifs d’accompagnement spécifiques sont également proposés pour le suivi de nos parcours. Vous pouvez en découvrir les détails dans cet article, afin de garantir à chacun des conditions d’apprentissage équitables et adaptées. Notre équipe reste à votre écoute pour toute demande d’aménagement complémentaire. N’hésitez pas à nous contacter : nous veillons à offrir une expérience d’apprentissage réellement inclusive.
Métiers visés
Le Dessinateur AutoCAD (également appelé Dessinateur projeteur) exerce ses fonctions dans un bureau d’architecte, d’étude ou bien dans une entreprise du BTP.
Rémunération
Le salaire moyen en début de carrière est de 1800€ bruts, mais peut rapidement évoluer en fonction de ses compétences, de l’agence pour laquelle il/elle travaille ou de sa spécialisation et de son expérience.
Offres d’emploi
Les offres d’emploi sont variées et régulières.
Certification
La formation vous prépare au passage de la Certification TOSA N°RS6955, déposée par Isograd France au Répertoire Spécifique de France Compétences en date du 18/12/2024
| Nombre de questions | 35 |
|---|---|
| Durée de l’examen | 60 minutes |
| Modalités de passage | Examen à distance, via une solution intégrée d’e-surveillance |
| Date de passage | Une session est programmée chaque semaine |
| Résultats | Examen réussi à partir d'un score de 551/1000 |
| Parchemin | Transmis par voie électronique dès la réussite de votre certification. |
Taux de réussite Calculé sur les 12 derniers mois | 89% |
